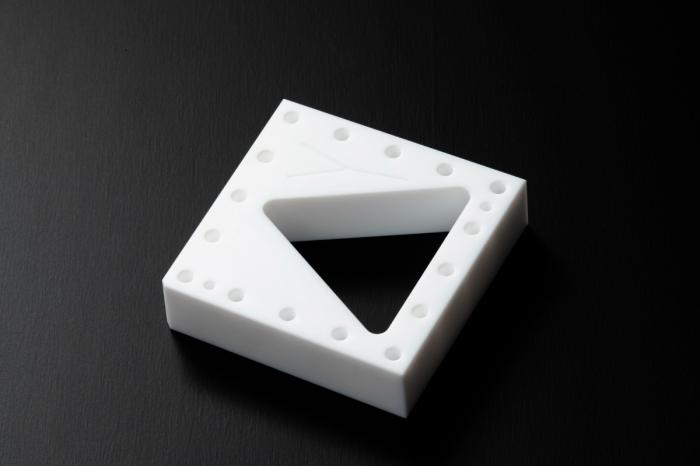

T20型セトラープレート(PTFE製)

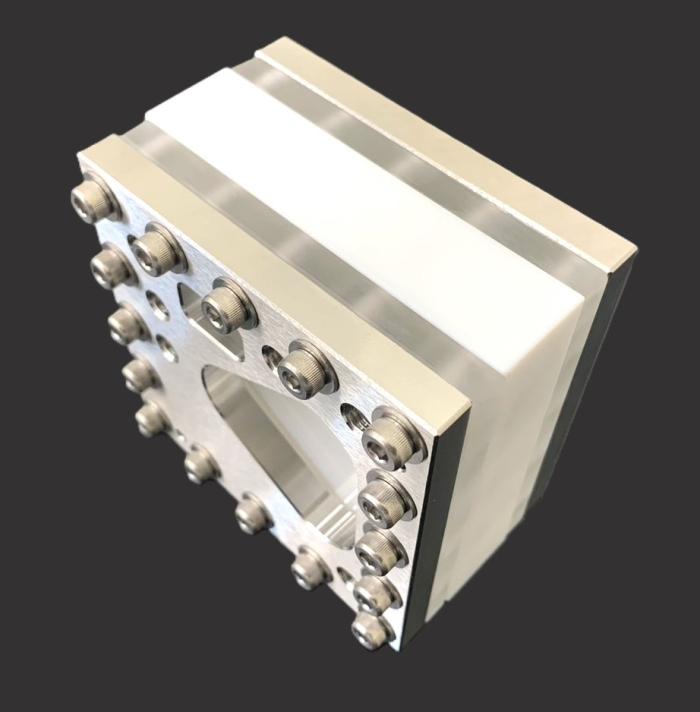

T20型ミキサセトラー

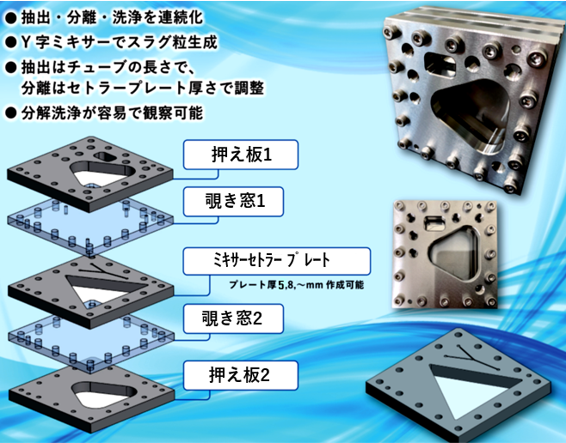

ミキサーセトラー構造

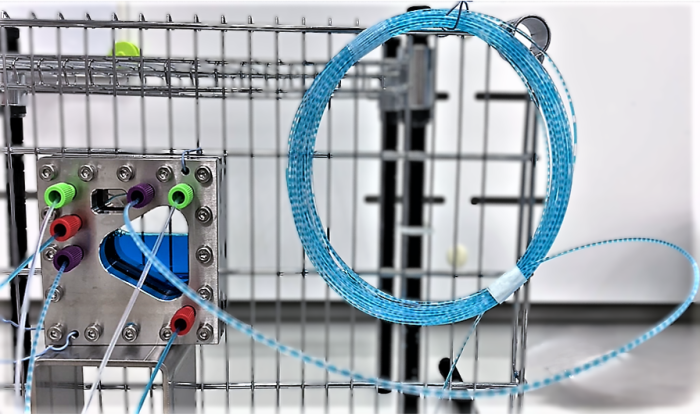

ミキサーセトラー_スラグ流チューブ
2024.08.09更新
ミキサー・セトラー混合反応抽出・分離合成
ミキサーセトラーT20型
Y字ミキサーとセトラー（分離槽）を一体化した装置。Yミキサーでスラグ流を形成し、チューブ内で連続的に抽出を行いセトラーで分離を行う。分離時間が大幅短縮。セトラー部容積約30mlの多流量向けサイズ。
| 型式 | MS-(L)(P)(H)-IT-02-00-00 ※セトラープレート材質により()内は変わります。 L…SUS316L P…PTFE H…ハステロイ |
|---|---|
| 方式 | Y字型マイクロミキサーによるスラグ流抽出 |
| 外寸法 | 縦80㎜、横80㎜、厚さ49㎜、約1.6kg |
| ミキサー部 | Y字型ミキサー （流路 深さ0.8㎜ ｘ 幅0.8㎜） |
| セトラー部容量 | 約30ml |
| 適合チューブ | PTFEチューブ：外径(内径) Φ 1/16インチ（Φ1㎜）、 Φ3㎜(Φ2㎜) |
| 接液部材質 | ステンレスSUS316L（or PTFE or ハステロイ）、ガラス |
| 継手 | 1/4-28UNF |
